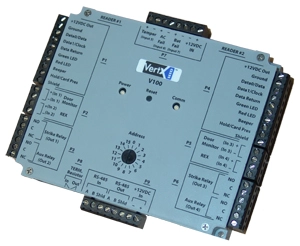

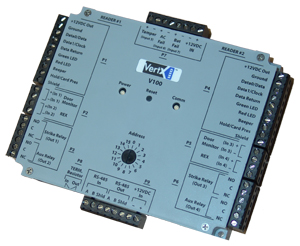

Интерфейсный модуль VertX V100

Интерфейсный модуль VertX V100 предназначен для совместной работы с центральным контроллером VertX V1000. VertX V100 является дверным интерфейсным модулем системы контроля доступа, обеспечивающим подключение 2-х считывателей/клавиатур системы доступа с форматом Виганда или Clock-and-Data и управление процессом доступа в 1-2 двери.

Следует особо отметить, что модуль VertX V100 чрезвычайно удобен для монтажа, обслуживания и настройки. Он может поставляться в специализированном пластиковом корпусе и устанавливаться без внешнего бокса. Для простой настройки адреса модуля служит удобный роторный переключатель, существенно упрощающий монтажнику процесс инсталляции. Все коннекторы сделаны съемными, при этом коннекторы и индикаторы снабжены соответствующими пояснительными знаками, что также упрощает процесс разводки модуля. Модуль имеет светодиодный индикатор связи с контроллером V1000 и индикатор достаточного уровня напряжения питания.

Управляется VertX V100 с центрального контроллера VertX V1000 по интерфейсу RS-485. Поскольку только центральный контроллер VertX V1000 подключается к управляющему компьютеру по сети и занимает один IP адрес, это минимизирует нагрузку на корпоративную сеть при управлении системой из 64-х считывателей/дверей. При обрыве связи с центральным контроллером, VertX V100 может быть запрограммирован на работу в режиме прохода по "facility code" или проход назначаемых VIP-карт.

Используя VertX V100 совместно с модулем тревожных входов VertX V200 и релейным модулем VertX V300, под управлением центрального контроллера VertX V1000, можно создавать эффективные интегрированные системы безопасности. Общее количество модулей не должно превышать 32-х на один контроллер V1000.

Характерные особенности:

• до 2-х считывателей/клавиатур с форматом Виганда или Clock-and-Data;
• управление процессом доступа в 1 дверь в режиме вход/выход по считывателю или 2 двери в режиме вход по считывателю, выход по кнопке;
• Входы:
  - 2 считывателя
  - 2 дверных контакта
  - 2 кнопки выхода
  - датчик вскрытия корпуса
  - датчик пропадания основного питания
  - датчик разряда аккумуляторной батареи
• 2 релейных выхода управления замками 2A@ 30VDC;
• 2 дополнительных релейных выхода 2A@ 30VDC для подключения различной внешней нагрузки;
• удобная светодиодная диагностика режимов работы;
• удобная установка адреса роторным переключателем;
• съемные коннекторы;
• индикаторы электропитания и связи с V1000

Потребление 60mA @ 9-18 VDC

Относительная влажность воздуха от 5% до 95% без конденсации

Температурный диапазон при эксплуатации от 0 до +50°С

Релейные выходы 2 A @ 30Vdc

Размеры 147.32 х 122.55 х 32.38 мм

Вес 0.35 кг
