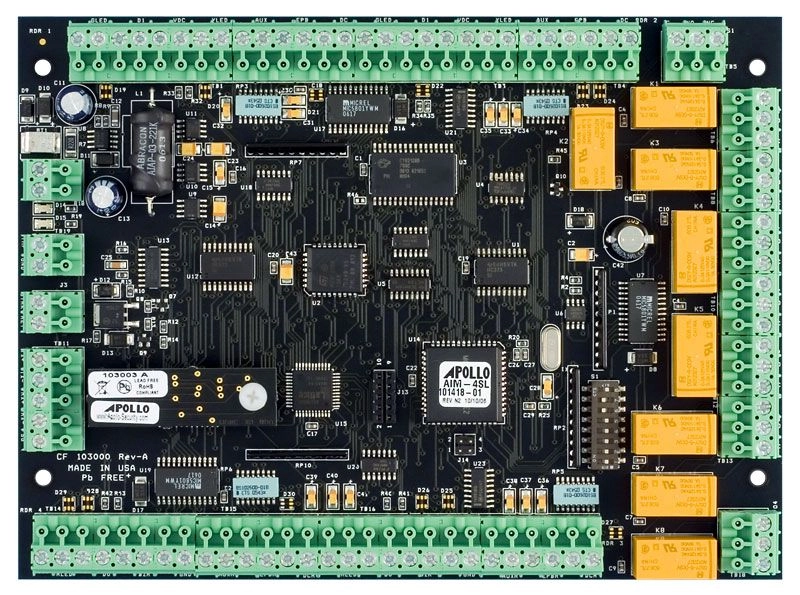

Контроллер доступа APOLLO AIM-4SL

Интерфейсный модуль позволяет подключить к контроллеру AAN-100 4 считывателя или 4 клавиатуры с интерфейсом Виганда.

В памяти AIM-4SL можно хранить до 20000 карт и 7000 событий, которые происходят на подключенных к модулю устройствах, т.к. необходимая информация сохраняется непосредственно во флэш-памяти контроллера.

В памяти AIM-4SL можно хранить 20000 карт или 7000 событий.

Имеется возможность подключения плат к четырем портам контроллера AAN-100 (к каждому - до восьми плат AIM-4SL, так, чтобы в сумме число считывателей, подключенных к AAN-100 не превышало 96).

Происходящие в системе события всегда сохраняются привязанными к определенному времени, даже в случае разрыва связи с контроллером и автономной работы AIM-4SL, поскольку на плате AIM-4SL установлены часы. При входе в автономный режим работы база данных контроллера AIM-4SL резервируется во флэш-памяти, где сохраняются номера карт, режимы работы считывателей, временные зоны и уровни доступа.

AIM-4SL может поддерживать 4 считывателя/клавиатуры или 4 сдвоенных устройства считыватель + клавиатура. Для каждого из них в контроллере есть три входа (датчик двери, кнопка выхода, дополнительный). С помощью специального переключателя их можно сделать резистивными.

При использовании контроллера Вы можете сами выбирать, какой выходной контакт использовать. Это могут быть 8 уже установленных реле AIM-4SL или подключенные внешние цифровые релейные модули ADA-11, в которых для каждого считывателя AIM-4SL один релейный выход отвечает за управление замком двери, а для подключения дополнительных устройств выделяется до трех релейных выходов.

AIM-4SL работает с большинством известных типов считывателей: проксимити, магнитных карт, карт Виганда, биометрические, инфракрасные, штрихкодовые. На каждом из считывателей имеется возможность использовать карты с 4-мя различными кодами организации.

Переключатели задают каждому модулю AIM-4SL индивидуальный адрес, после чего он может работать одновременно с другими модулями AIM-4SL, которые подключены к интерфейсу RS-485.

Модуль снабжен специальными разъемами для упрощения его установки или демонтажа.

Размер 19 х 14 см

Относительная влажность воздуха до 95 % без конденсата

Температурный диапазон при эксплуатации от 0 до +50°С

Температурный диапазон при хранении от -40 до +85°С

Рабочее напряжение от 12 - 24 Vdc (250 mA) , 18 Vac (125 mA)

Релейные контакты 2 A (24 Vdc), 0.5 A (125 Vac)
