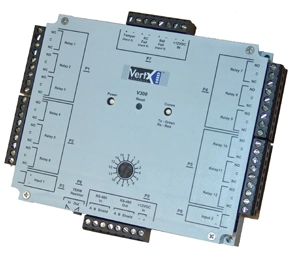

Релейный модуль VertX V300

VertX V300 является релейным модулем и имеет 12 управляемых релейных выходов типа С. Помимо 12 релейных выходов VertX V200 имеет 2 контролируемых входа для подключения тревожных шлейфов и 3 дополнительных входа (датчик вскрытия корпуса, датчик пропадания основного питания, датчик разряда аккумуляторной батареи).

Управляется VertX V300 с центрального контроллера VertX V1000 по интерфейсу RS-485. В одной системе под управлением центрального контроллера VertX V1000 могут работать одновременно модули СКУД - VertX V100, модули тревожных входов - VertX V200 и модули VertX V300 (в сумме не более 32-х устройств), что позволяет создавать современные интегрированные системы безопасности, включающие СКУД и ОС. Наличие релейного модуля VertX V300 позволяет осуществлять лифтовый контроль доступа, управляя процессом подъема на разные этажи в соответствии с полномочиями каждого сотрудника.

Следует отметить, что модуль VertX V300 чрезвычайно удобен для монтажа, обслуживания и настройки. Он может поставляться в специализированном пластиковом корпусе и устанавливаться без внешнего бокса. Удобные съемные коннекторы и роторный переключатель адреса делают простым процесс монтажа и пуско-наладки системы на объекте. Все входы, выходы и коммуникационные порты снабжены соответствующими пояснительными знаками, что также упрощает процесс разводки модуля. Модуль имеет светодиодный индикатор связи с контроллером V1000 и индикатор достаточного уровня напряжения питания.

Поскольку только центральный контроллер VertX V1000 подключается к управляющему компьютеру по сети и занимает один IP адрес, это минимизирует нагрузку на корпоративную сеть при управлении системой до 384 релейных выходов (32 модуля VertX V300).

Характерные особенности:

• подключение к центральному контроллеру VertX V1000 по RS-485;
• Входы:
  - 2 контролируемых входа;
  - датчик вскрытия корпуса;
  - датчик пропадания основного питания;
  - датчик разряда аккумуляторной батареи;
• 12 релейных выходов типа С (2A@ 30VDC);
• удобная светодиодная диагностика режимов работы;
• удобная установка адреса роторным переключателем;
• съемные коннекторы;
• индикаторы электропитания и связи с V1000

Потребление 60mA @ 9-18 VDC

Относительная влажность воздуха от 5% до 95% без конденсации

Температурный диапазон при эксплуатации от 0 до +50°С

Релейные выходы 2 A @ 30Vdc

Размеры 147.32 х 122.55 х 32.38 мм

Вес 0.38 кг
