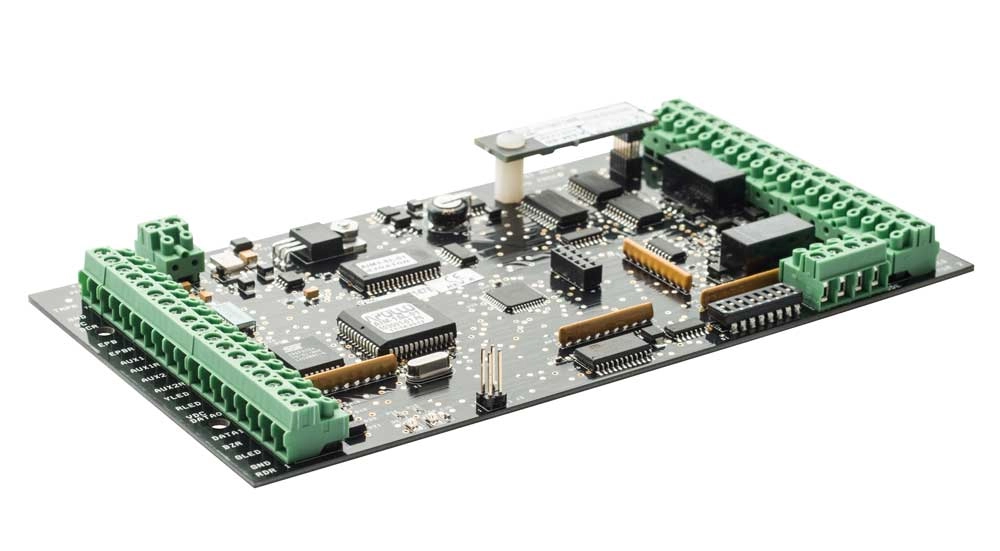

Интерфейсный модуль Apollo AIM-2SL

Интерфейсный модуль/контроллер Apollo AIM-2SL для подключения 2 считывателей/клавиатур, с возможностью локального хранения базы карт и событий. Управляет 1 или 2-мя УПУ (управляемыми преграждающими устройствами). Локальная память до 20’000 карт, до 7000 событий.

Интерфейсный модуль/контроллер AIM-2SL – предназначен для прямого управления сегментом СКУД из 1 или 2-х точек доступа. AIM-2SL относится к типу “универсальных (сетевых)” контроллеров в соответствии с ГОСТ Р 51241-2008, т.е. при нарушении связи переходит в автономный режим управления системой вне зависимости от того, под чьим управлением он в этот момент находился (компьютер или центральный контроллер).

Модуль/контроллер AIM-2SL может выступать в роли самостоятельного контроллера СКУД с возможностью программирования и управления из программного комплекса ПК APACS 3000. Такое решение оптимально при построении СКУД малого масштаба. В этом случае, AIM-2SL напрямую подключается к компьютеру по интерфейсу RS-232 через устанавливаемый на плате контроллера модуль ASM-23 или по Ethernet через ENI-100.

За счет встроенной Flash-памяти есть возможность хранить непосредственно в AIM-2SL информацию о пользовательских картах и событиях, происходящих на устройствах, подключенных к AIM-2SL. Объем памяти позволяет хранить 20’000 карт/7’000 событий. AIM-2SL способен работать в автономном режиме, при отсутствии связи с компьютером, поскольку кроме номеров карт хранит режимы работы считывателей, список временных зон и уровней доступа. Часы реального времени, установленные на плате AIM-2SL, обеспечивают привязку происходящих в системе событий ко времени, даже если AIM-2SL работает в автономно.

Модуль/контроллер AIM-2SL в СКУД среднего и крупного масштаба выполняет роль подчиненного интерфейсного модуля и подключается не напрямую к компьютеру, а к одному из центральных контроллеров: AAN-100, AAN-32S или AAN-32N. В этом случае, программирование и управление AIM-2SL осуществляется из ПК APACS 3000 или ПК LyriX через любой из указанных центральных контроллеров. Такое решение обеспечивает повышенную надежность за счет двухуровневого аппаратного резервирования баз данных и логики работы системы. К центральным контроллерам AIM-2SL подключается либо по RS-485 через устанавливаемый на нем отдельный модуль ASM-48 или по Ethernet через модуль ENI-100.

К AIM-2SL можно подключить 4 считывателя, клавиатуры или 4 сдвоенных устройства считыватель + клавиатура с интерфейсами wiegand или clock-and-data. AIM-2SL предоставляет для каждого считывателя три входа (датчик двери, кнопка выхода, дополнительный). С помощью переключателя эти входы можно сделать резистивными. AIM-2SL поддерживает большинство распространенных на данный момент типов считывателей: proximity, smart, биометрических и пр. Модуль/контроллер AIM-2SL позволяет использовать карты с 8-ю различными кодами организации (facility code).

Пользователь имеет возможность выбора типа выходного реле: либо будут использоваться 2 реле, установленных на плате AIM-2SL, либо будут подключены внешние цифровые релейные модули ADA-10 или ADA-11. В последнем варианте, одно или два реле ADA-10 или ADA-11 служат для управления УПУ, а шесть оставшихся можно использовать как дополнительные - для управления другими устройствами. В качестве УПУ обычно используются двери, оборудованные электрозамками, турникеты, шлагбаумы и пр. Один AIM-2SL может управлять 1 точкой доступа в режиме вход/выход по считывателю или 2 точками в режиме вход по считывателю, выход по кнопке.

Для выполнения охранных функций, можно использовать 2 контролируемых входа (тип NC), расположенных на плате самого модуля/контроллера AIM-2SL. Если требуется большее количество охранных шлейфов, в одной системе с AIM-2SL можно использовать охранные панели AIO-168 и AIO-16 (на 16 контролируемых входов NO или NC), также подключаемые к центральным контроллерам: AAN-100, AAN-32S или AAN-32N.

Характерные особенности:

• память до 20’000 карт и до 7’000 событий
• 255 уровней доступа
• 127 временных зон /100 праздников/ до 6 интервалов в каждой временной зоне
• до 38 уровней доступа, назначенных на одну карту
• зональный контроль повторного входа (как самостоятельный контроллер)
• зональный и временной контроль повторного входа (под управлением центральных контроллеров)
• до 2 считывателей/клавиатур с форматом wiegand или clock-and-data (proximity, smart, биометрических и пр.)
• до 2 релейных выходов управления замком
• до 1 дополнительного релейного выхода
• до 8-ми кодов организации (facility code)
• подключение до 8-ми внешних цифровых релейных модулей ADA-10/11
• 4 входа (2 дверного контакта, 2 кнопки выхода)
• 4 входа (1 дверного контакта, 1 кнопка выхода, 2 дополнительных)
• возможность замены интерфейсных драйверов непосредственно на объекте
• часы реального времени
• возможность обновления встроенного программного обеспечения, хранящаяся во флэш-памяти, непосредственно на объекте

Центральный процессор M68HC11 CPU

Память Рабочая память RAM: 128 кБ

EEPROM: 512 к

Часы реального времени Да

Интерфейсы подключения считывателей Wiegand – 2 интерфейса

Интерфейсы для подключения к центральному контроллеру или компьютеру

RS485 – 1 интерфейс или Ethernet - 1 интерфейс

Напряжение от +12 до +24 В пост. тока

Потребляемый ток до 250 мА

Контакты (реле) 2 А при 24 В (=) 0,5 А при 125 В (~)

Габаритные размеры 190 х 140 мм (7,5 x 5,5 дюйма)

Рабочая температура от -0 до +50°C

Температура хранения от -40 до +85°C

Относительная влажность от -0 до +95 %, без конденсации
